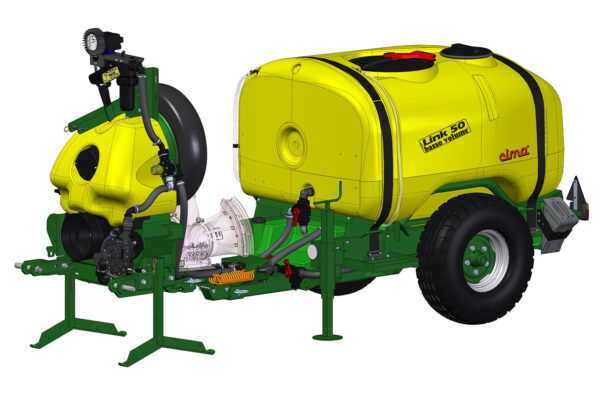

Atomizzatore snodato Cima mod. LINK 50
L’atomizzatore snodato serie LINK 50 a nebulizzazione pneumatica basata sul principio del “Tubo Venturi“, consente trattamenti fitoiatrici con miscele a basso volume d’acqua.
Il gruppo moltiplicatore/ventilatore è montato sui 3 punti del trattore, con la testata di distribuzione applicata direttamente sul ventilatore.
Lo snodo, al quale è attaccato il carrello con serbatoio, consente sterzate con raggi limitatissimi senza mai disinserire la presa di forza. Con le dovute regolazioni, le ruote del carrello passano esattamente sulla traccia di quelle della trattrice. Limitatissima la manutenzione, con costi d’esercizio estremamente contenuti.
Possibilità di omologazione alla circolazione stradale a pieno carico.
https://www.cima.it/atomizzatore-link-50/s254e0beb
Descrizione
CARATTERISTICHE – EQUIPAGGIAMENTO SOLO PER NORMATIVA CE
- Serbatoio principale in polietilene da lt. 600-800-1000 a svuotamento totale con indicatori di livello su scala graduata
- Serbatoio lavaimpianto in polietilene posizionato sotto al serbatoio principale (ottimizza la stabilità della macchina)
- Serbatoio lavamani lt. 30 in polietilene
- Idromiscelatore polveri integrato al filtro a tazza della bocca principale di riempimento
- Doppia miscelazione idraulica/pneumatica (miscela sempre omogenea)
- Pompa centrifuga CIMA (senza membrane e valvole) in materiale anticorrosivo esente da manutenzione
- Regolatore di pressione manuale e manometro in bagno di glicerina Ø 100mm. scala o÷6 atm.
- Erogazione con 2 elettrovalvole on/off con comando elettrico dal posto guida
- Regolatori di portata a disco rotante con 15 fori calibrati (sostituiscono le pastiglie), erogazione da 70 a 3400 litri/h
- Ventilatore centrifugo ad alta pressione con disinnesto e carter in polietilene.
- Trasmissione del moto al ventilatore a cinghia Poly-V (non servono frizioni) con tendi -cinghia automatico
- Ruota libera sulla PdP
- Telaio snodato in acciao, verniciatura elettrostatica con polvere poliestere
- Mozzi ruote a carreggiata ed altezza regolabile
- Forcelle inferiori porta spinotti attacco sollevatore e timone carrello regolabili.
INFORMAZIONI TECNICHE
| TRATTRICE | potenza richiesta kw 48 – CV 65 |
|---|---|
| ATOMIZZATORE | potenza assorbita kw 24 – CV 33 |
| VENTOLA | radiale in acciaio chiusa D. 500mm giri/min. 4000 – portata aria m3/h 7550 velocità aria m/sec. 175 |
| POMPA | centrifuga di alimentazione e agitazione CIMA CD 32 giri/min. 4250 – portata lt./min. 140 pressione max kg/cm2 4,5 |
Valori suscettibili di variazioni in funzione del dispositivo di distribuzione utilizzato
| LT.800 | LT.1000 | LT.1000 “STRETTO” | LT.1500 | |
|---|---|---|---|---|
| LUNGHEZZA | cm 306 | cm 314 | cm 306 | cm 365 |
| LARGHEZZA | cm 109-135 | cm 140-165 | cm 113-139 | cm 163-210 |
| ALTEZZA | cm 169 | cm 172 | cm 169 | cm 170 |
| PESO STANDARD | kg 510 | kg 540 | kg 535 | kg 668 |
| RUOTE | 7.00-12 10/80-12 (opt.) |
10/80-12 10/75-15,3 (opt.) |
10/80-12 10/75-15,3 (opt.) |
10/75-15,3 |
Le dimensioni e i pesi sono a titolo indicativo e possono variare secondo la configurazione della macchina
